Установка сигнализации на Subaru Forester

Точки подключения автосигнализации на Subaru Forester 1998

Рулевая колонка:
+15 (плюс при зажигании) – зелёный
стартер – чёрный/жёлтый (99г – белый/чёрный)
ближний свет – зелёный/чёрный в 18-контактном белом разъёме

габариты (+) – чёрный/красный или оранжевый на обратной стороне коробки предохранителей или на бцз

тахометр – синий/красный на модуле катушек

концевики дверей (-) – синий/оранжевый в водительской стойке и жёлтый в пассажирской стойке, развязаться диодами
ЗАМЕЧАНИЕ: жёлтый провод в 10-контактном разъёме на бцз за панелью предохранителей может реагировать на все двери и багажник

центральный замок (-) – красный/белый (запирание), жёлтый/красный (отпирание) на бцз над панелью предохранителей. При отсоединении модуля необходимо соединить синий/белый и красный/зелёный для восстановления работы водительского мотора.

Точки подключения автосигнализации на Subaru Forester 2000

Замок зажигания:
+12 В – белый
стартер – белый/чёрный
зажигание – зелёный
ACC – жёлтый

центральный замок (-) – красный/зелёный и зелёный/чёрный, бцз над панелью приборов

за панелью приборов в среднем разъёме:
концевики – жёлтый
повороты – салатовый/чёрный и чёрный/зелёный
зарядка – чёрный/белый

стоп – белый/чёрный, педаль тормоза

Точки подключения автосигнализации на Subaru Forester 2002

Замок зажигания:
+12 В – белый
стартер – белый/чёрный
зажигание – зелёный
ACC – жёлтый

центральный замок (-) – оранжевый/чёрный (закрывание) и оранжевый/белый (открывание) на бцз
на бцз можно найти концевики (жёлтый), повороты (салатовый/белый и чёрный/зелёный)

Панель приборов:
концевики – коричневый, правый разъём
повороты – салатовый/белый и чёрный/зелёный, средний разъём
зарядка – чёрный/белый, правый разъём

стоп – белый/чёрный, педаль тормоза

бензонасос – чёрный/жёлтый, порог водителя

Точки подключения автосигнализации на Subaru Forester 2003

Замок зажигания:
АСС – жёлтый
стартер – белый/чёрный
зажигание – зелёный
питание – белый

Приборка:
тахометр – зелёный, средний разъём
концевик дверей (-) – жёлтый, средний разъём
повороты – салатовый/чёрный и чёрный/зелёный, средний разъём
ручник – салатовый, правый разъём

центральный замок (-) – оранжевый/белый и оранжевый/чёрный, большой чёрный блок возле замка зажигания

стоп – белый/чёрный, разъём педали тормоза

Точки подключения автосигнализации на Subaru Forester 2.0 2004

Замок зажигания:
12v – чёрный/белый
зажигание – чёрный

Водительский порог:
повороты – салатовый/чёрный и чёрный/зелёный
двери – жёлтый
бензонасос – чёрный/жёлтый

центральный замок (-) – жёлтый/красный и красный/белый на блоке центрального замка

генератор – зелёный/белый на приборной панели

Точки подключения автосигнализации на Subaru Forester 2007

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+ 12V – белый
асс – жёлтый
зажигание – зелёный
стартер – белый/синий

центральный замок – жёлтый/красный и красный/белый, жгут из двери водителя

Щиток приборов:
повороты – салатовый/чёрный и чёрный/зелёный
двери, багажник – синий/оранжевый

генератор – чёрный/белый на генераторе

стоп-сигнал – белый/чёрный на лягушке

Точки подключения автосигнализации на Subaru Forester 2009

+12 – красный на монтажном блоке

Замок зажигания:
зажигание 1 – зелёный
зажигание 2 – синий
ACС – жёлтый
стартер – белый/красный и белый/чёрный

повороты – красный/жёлтый и синий/жёлтый на реле поворотов

концевик багажника (-) – белый на блоке справа от рулевой колонки в первом разъёме
концевики дверей (-) – красный/жёлтый, оранжевый/белый, белый/красный, синий/оранжевый на блоке справа от рулевой колонки в первом разъёме

центральный замок (-) – зелёный (запирание) и синий/чёрный (отпирание) на блоке справа от рулевой колонки в первом разъёме или из двери водителя

ручник – фиолетовый/бордовый в белой коробочке над предохранителями

генератор – чёрный/белый на щитке или на генераторе

При установке автозапуска на ручную коробку резервирование лучше делать не автоматическое, так как возможно загорание лампочки check.

На автомобилях с кнопкой запуска Push Start.
Силовые провода:
зажигание 1 – зелёный
зажигание 2 – чёрный
АСС – синий/жёлтый

Провода эти находятся на чёрном блоке реле за блоком предохранителей (и блок предохранителей и этот блок реле легко снимаются). Там же можно взять и силовой «плюс».

Стартер (для блокировки) – белый/чёрный за блоком реле справа от блока предохранителей

старт/стоп (-) – чёрный/синий и чёрный/белый на кнопке запуска

Точки подключения автосигнализации на Subaru Forester 2012, левый руль

Замок зажигания:
+12 – белый
зажигание – зелёный
зажигание 2 – синий
асс – жёлтый
стартер – белый/красный
стартер 2 – белый/чёрный

Жгут к разъёму блока с правой стороны от руля:
центральный замок закрыть (-) – зелёный
центральный замок открыть (-) – синий/чёрный
концевики дверей (-) – красный/жёлтый, оранжевый/белый, белый/красный, синий/оранжевый
концевик багажника (-) – белый
can-h – розовый
can-l – синий

Повороты (+) – синий/жёлтый и красный/жёлтый на реле поворотов справа от блока предохранителей

Блокировка (+) – тыльная сторона блока предохранителей, зелёный/красный в белом разъёме (над коричневый силовым разъёмом)

Тахометр – серый/красный на панели приборов

Педаль тормоза (+) – коричневый/белый на разъёме педали тормоза

Точки подключения автосигнализации на Subaru Forester 2013

Делал этот Forester именно 2013 года. Проводка отличается от написанной ранее тут же на форуме.

— Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Справа от руля блок BSI отсутствует. Подключаем центральный замок и концевики на блоке, расположенном вертикально за блоком предохранителей (второй разъем снизу):
центральный замок – голубой (закрытие), сине/черный (открытие)
концевик багажника – коричневый тонкий
концевики передних дверей – два толстеньких провода рядом
концевики задних дверей – два тоненьких провода рядом (все концевики в куче)
Все концевики развязать диодами.

Повороты – на реле поворотов слева от руля — розовый и красный/желтый

Тормоз – на лягушке белый/красный

Определение работы двигателя, генератор – белый/красный (проверить обязательно) на панели приборов

Силовые от замка зажигания брал. Там два стартера (коричневый и белый) – развязать подходящим мощным диодом.

Источник

Карта монтажа сигнализации Subaru Forester 4 2014 года. АКПП.

Карта монтажа сигнализации на автомобиль Subaru Forester 2014 года с автоматической коробкой передач. С помощью данного руководства вы сможете самостоятельно установить сигнализацию StarLine A94 2CAN на данное авто.

Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.

Точки подключения:

На 2 с низу разъеме BCM в педалях водителя.
Голубой — открыть (-)
Синий/Черный — Закрыть (-)

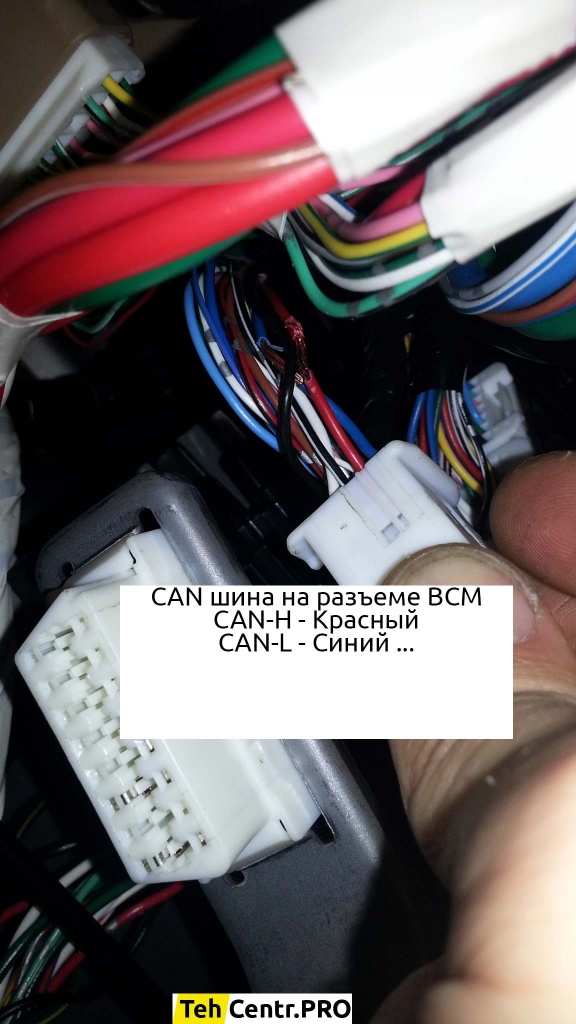

На этом же разъеме присутствует CAN шина.
Красный — CAN-H
Синий — CAN-L

На разъеме приборной панели присутствуют указатели поворотов:
Коричневый (+)
Салатовый (+)

Силовые цепи для запуска автомобиля:
+12В — Желтые
Зажигание 1 — Розовый
Зажигание 1 — Зеленый
Стартер 1 — Коричневый
Стартер 2 — Белый
Аксессуары — Красный

В шине CAN присутствуют следующие сигналы:

Все двери капот и багажник, контроль ручника/положение АКПП паркинг, Тахометр, отпирание багажника.

Данная карта монтажа несет рекомендательный характер

Источник

Установка и подключение автосигнализации на Subaru Forester 2013 PTS

Подготовка к установке автосигнализации на Subaru Forester — разбор салона

Частично разбираем салон для удобства подключения и установки сигнализации на Subaru Forester.

Снимаем накладку, держится на клипсах

Отворачиваем саморез и снимаем накладку

Отсоединяем все разъемы

Отворачиваем саморез справа от рулевой колонки и снимаем накладку

Ключом 10мм отворачиваем две гайки и снимаем подушку безопасности (не отсоединяя разъем)

Установка сигнализации на Subaru Forester

В этом разъеме подключаем питание сигнализации: +12В – белый/красный, масса – черный

При реализации дополнительных функций в этом же разъеме можно подключить: АСС – жёлтый, зажигание – розовый, габариты – фиолетовый, сигнал скорости автомобиля – розовый/зелёный, задний ход – коричневый/жёлтый, ручник – серый.

В жгуте, идущем к блоку предохранителей, или в разъеме от этого жгута подключаем CAN-шину (витая пара красный и синий): CAN-H – красный, CAN-L – синий

Тут же подключаемся к кнопке запуска.

Кнопка запуска (-) – зеленый

Отворачиваем две гайки и болт 10мм. Снимаем блок предохранителей

Управление аварийной сигнализацией (-) – розовый провод, второй снизу

Кнопка на селекторе выбора передач (кулиса) – во втором сверху разъеме синий/желтый провод, в нормальном состоянии на нем масса

Для имитации нажатия педали тормоза необходимо на разъеме педали тормоза подать +12В на белый/красный провод или с помощью дополнительного реле перемкнуть между собой два провода – белый/красный и белый/синий.

Устанавливаем дополнительный концевик капота

Сирену можно установить, закрепив болтом М6 у левого стакана

Подключение обходчика иммобилайзера производится согласно инструкции производителя обходчика.
