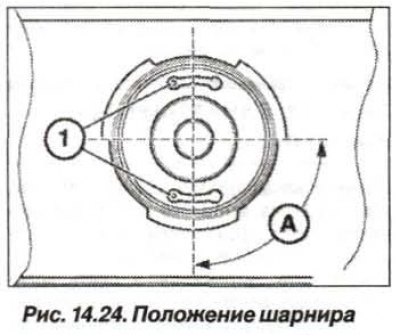

Выемки (1, рис. 14.24) шарнира перед установкой должны располагаться горизонтально в балке заднего моста, угол А = 90° ± 7°.

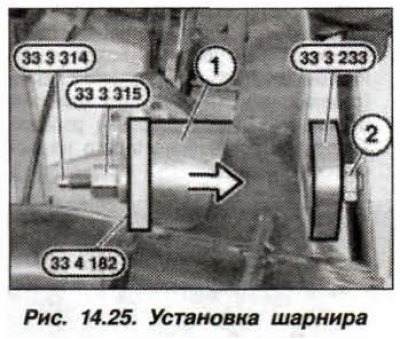

Смазать резинометаллический шарнир и втулку шарнира в балке заднего моста составом типа Circolight и запрессовать задний резинометаллический шарнир (1, рис. 14.25) с помощью приспособлений «33.3.314», «33.3.315», «33.3.233», «33.4.182» и гайки (2) с шайбой.
Замена передних резинометаллических шарниров

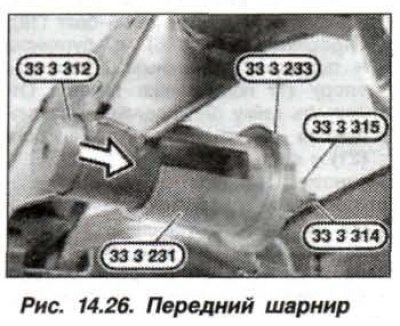

Выпрессовывать передние резинометаллические шарниры следует с помощью приспособлений «33.3.312», «33.3.314» «33.3.315». «33.3.231», «33.3.233» (рис. 14.26).

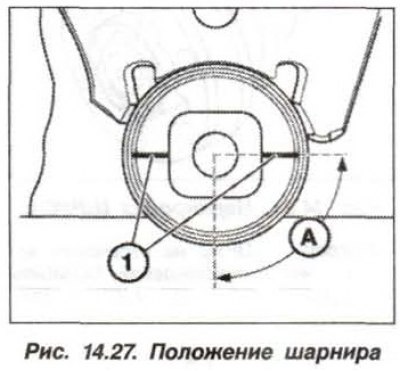

Шлицы (1, рис. 14.27) шарнира перед установкой должны располагаться горизонтально в балке заднего моста, угол А = 90° ± 7°.

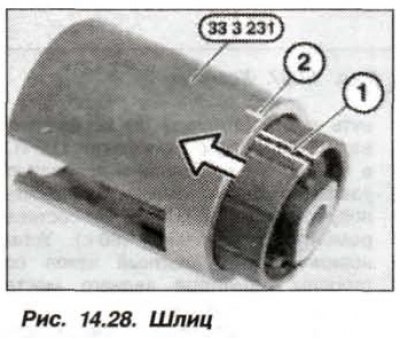

Смазать резинометаллический шарнир и втулку шарнира в балке заднего моста и приспособление составом типа Circolight. Вставить шарнир в приспособление «33.3.231», при этом шлиц (1, рис. 14.28) должен совпадать с маркировкой (2).

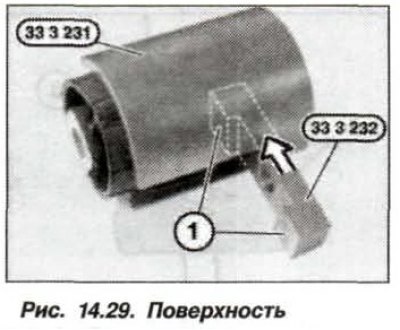

Вставить приспособление «33.3.232» в приспособление «33.3.231», при этом поверхность (1, рис. 14.29) должна быть обращена к шарниру.

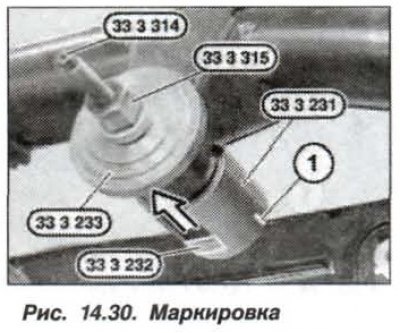

Приставить резинометаллический шарнир таким образом, чтобы маркировка (1, рис. 14.30) была направлена перпендикулярно к оси автомобиля.
Запрессовать передний резинометаллический шарнир до упора с помощью приспособлений «33.3.314», «33.3.315», «33.3.231», «33.3.232» и «33.3.233».
Замена резинометаллических шарниров тяг BMW X5 E53
Данную операцию следует проводить после снятия тяги с передней подвески, допускается проведение работ и на автомобиле. Устанавливать резинометаллические шарниры необходимо одной марки одновременно с обеих сторон автомобиля и в следующем порядке.

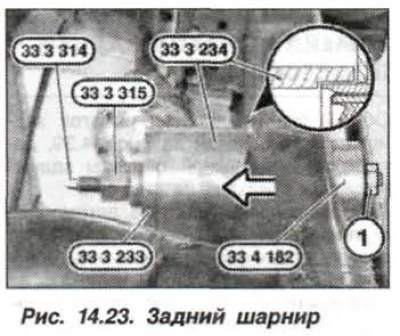

Приготовить приспособления «31.1.261» и «31.2.264», снять тяги и, используя приспособления (рис. 13.23), выпрессоватъ резинометаллический шарнир из тяги . При этом оси приспособления и втулки шарнира должны совпадать.
Тщательно очистить детали, на шарнире и в отверстии тяги не должно быть следов смазки. Очистить цапфу тяги и нанести на нее антифрикционный состав для запрессовки.
Используя те же приспособления, запрессовать новый резинометаллический шарнир, обращая внимание на его правильное положение, маркировка (К, рис. 13.24) на шарнире должна быть обращена к маркировке (К) на тяге. Максимально допустимая неплоскостностъ должна быть не более 30.
При установке выдержать размер выступа «А» (рис. 13.25), который должен быть равен 12,5±0,7 мм. Соблюдать равное выступание шарнира из цапфы тяги.
Проверить и, при необходимости, отрегулировать углы установки передних колес.
