БМВ Х5 е53 Как СНЯТЬ (карту) ОБШИВКУ двери

BMW X5 E53 Снятие обшивки двери

РЕМОНТ МЕХАНИЗМА РУЧКИ ОТКРЫТИЯ ДВЕРИ BMW X5 E53

Как снять обшивку двери BMW X5 E53.

ЯН:) Разборка бмв подготовка к покраске Ч-2

BMW X5 e53 за 230000₽. Замена стеклоподъемника, насоса гура и моторчик омывателя

Bmw E53 X5 Rear Door Panel Speaker Inner Handle Removal

Бмв Х5 Е53: Ремонт замка задней двери

BMW X5 ремонт дверей и клюва.

Какие свечи подходят на Фольксваген пассат б3

Источник

BMW X5 E70 снятие и разборка двери, дверной карты, обшивки.

Покажем как правильно снять дверь и разобрать ее, снимая дверную карту (обшивку) в автомобиле BMW X5 E70. Начинаем работу с ручки, поддеваем ее декоративный пластик специальной лопаткой и выкручиваем два скрытых болта. Откручиваем болт снизу двери, теперь поддеваем карту двери и снимаем ее с внутренних клипс. Поддеваем пластмасску на ручке открывания двери и выкручиваем еще один винт крепления. Дверную карту снимать можно. Отсоединяем все провода и штекеры, снимаем изоляцию. Теперь можно приступать непосредственно к съему дверей. Как видим снять и разобрать дверь в BMW X5 не так сложно, как может показаться. В нашем случае эта работа выполнялась для проведения ремонта кузова, исправление вмятин на двери.

Видео снятие и разборка двери, снятие дверной карты, обшивки BMW X5 E70:

Полезная информация? Сохраните у себя, чтобы не потерять

Добавить комментарий Отменить ответ

Категории товаров

• StarLine (6)
• Диагностическое оборудование (1)
• Запчасти ALFA ROMEO (9)
• Запчасти AUDI (16)
• Запчасти BMW (4)
• Запчасти CHERRI (2)
• Запчасти CHEVROLET (26)
• Запчасти CITROEN (4)
• Запчасти DAEWOO (4)
• Запчасти DENSO (14)
• Запчасти DODGE (4)
• Запчасти FIAT (7)
• Запчасти FORD (9)
• Запчасти HONDA (2)
• Запчасти HYUNDAI (7)
• Запчасти INFINITY (2)
• Запчасти KIA (4)
• Запчасти LAND ROVER (3)
• Запчасти LEXUS (3)
• Запчасти MAZDA (2)
• Запчасти MERCEDES (9)
• Запчасти MITSUBISHI (5)
• Запчасти NISSAN (8)
• Запчасти OPEL (42)
• Запчасти PEUGEOT (4)
• Запчасти RANGE ROVER (3)
• Запчасти RENAULT (9)
• Запчасти SAAB (2)
• Запчасти SEAT (15)
• Запчасти SKODA (16)
• Запчасти TOYOTA (6)
• Запчасти VOLVO (3)
• Запчасти VW (18)
• Запчасти ВАЗ (4)
• Запчасти ГАЗ (2)
• Разное (9)
• Срывные муфты компрессора кондиционера (11)
• Шкивы компрессора кондиционера (11)

Категории статей

• BMW (2)
• Bugatti (3)
• Chevrolet (75)
  • Chevrolet Camaro (1)
  • Chevrolet Cruze (13)
  • Ford Focus (3)
  • Honda Civic (2)
  • Opel Astra (13)
  • Opel Combo (1)
  • Opel Corsa (3)
  • Opel Insignia (2)
  • Opel Meriva (1)
  • Opel Mokka (2)
  • Opel Tigra (1)
  • Opel Vectra (1)
  • Opel Vivaro (1)
  • Opel Zafira (3)
  • Renault Duster (1)
  • Renault Logan (2)
  • Renault Trafic (1)
  • Toyota Corolla (2)
  • Lada Granta (1)

  Свежие записи

  Комментарии

  • Руслан к записи Замена переднего указателя поворота (поворотника) ВАЗ 2110, 2111, 2112
  • yusuf81 к записи Шкив муфта кондиционера Hyundai Solaris Accent, KIA RIO
  • Forgot к записи Шкив муфта кондиционера Hyundai Solaris Accent, KIA RIO
  • Андрей к записи Шкив муфта кондиционера Hyundai Solaris Accent, KIA RIO
  • Дмитрий к записи Алюминиевый Корпус термостата Опель Шевроле новый
  • Rus к записи Алюминиевый Корпус термостата Опель Шевроле новый
  • Андрей к записи Алюминиевый Корпус термостата Опель Шевроле новый
  • Алексей к записи Алюминиевый Корпус термостата Опель Шевроле новый
  • cruze к записи Алюминиевый Корпус термостата Опель Шевроле новый
  • Mv к записи Алюминиевый Корпус термостата Опель Шевроле новый

  Источник

  Снятие и установка обшивки передней двери BMW X5 E53

  Внимание! При наличии системы НПБ строго соблюдать правила техники безопасности.

  Исключить использование приспособлений с острыми гранями при снятии обшивки.

  Конструктивное исполнение обшивки передней двери с системой НПБ показано на рисунке 18.65.



  Снятие обшивки передней двери необходимо проводить в следующем порядке. Приготовить приспособление «00.9.317» из комплекта «00.9.310», снять накладку (декоративную планку) на обшивке двери, переключатель стеклоподъемника боковых дверей и освещения пространства для ног в нижней части двери.

  Вывернуть винты (1, рис. 18.66), вынуть заглушку (2) и вывернуть находящийся под ней винт. Используя приспособление «00.9.317», разжать зажимы крепления обшивки и осторожно освободить верхний край обшивки из зажимов. Отцепить обшивку двери от кнопки отпирания (3).



  При наличии подсветки внутренней ручки замка двери, следует отсоединить ШС (25, см. рис. 8.65) от ручки привода замка двери. Отщепить трос привода рычага разблокировки двери, для чего:

  • затянуть рычаг разблокировки (1, рис. 18.67);
  • снять фиксатор (2);
  • отсоединить трос движением внутрь и назад.



  Снять обшивку передней двери . Установку обшивки передней двери следует проводить в обратном порядке, при этом необходимо учесть, что зажимы (1, рис. 18.68) длиннее, чем остальные зажимы, и они серые, остальные белые. Установить все зажимы с уплотнительными кольцами, поврежденные зажимы заменить.



  При монтаже прижать рычаг разблокировки (1, см. рис. 18.67) по всей длине к обшивке двери. Отогнуть скобу на внутренней панели двери для захвата центрального зажима.

  После установки обшивки двери последовательно провести операции:

  • опустить стекло:
  • запереть автомобиль ключом;
  • проверить тягу кнопки блокировки на легкость хода, при необходимости отцентрировать ее.

  При замене обшивки передней двери необходимо снять внутреннюю ручку двери и установить центральный зажим (2, рис. 18.69) на раму (1).

  Источник

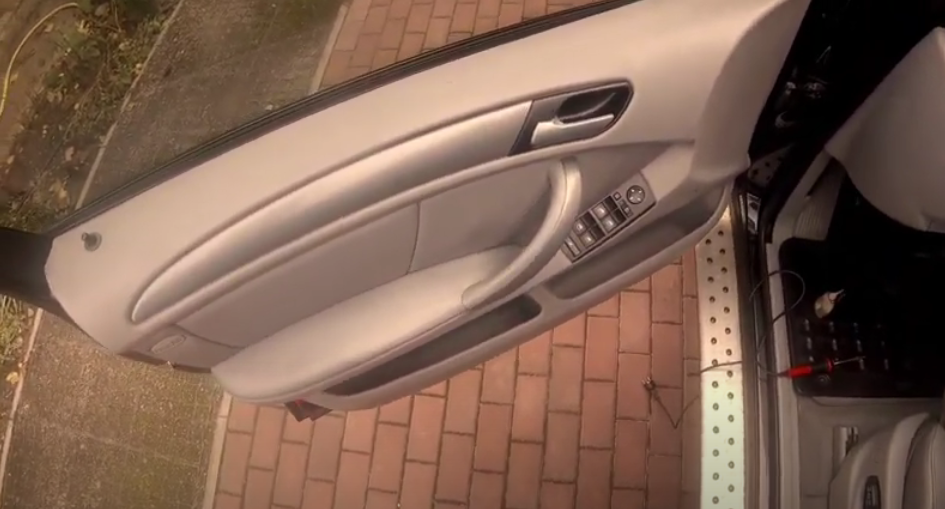

  Снятие обшивки передней двери БМВ Х5

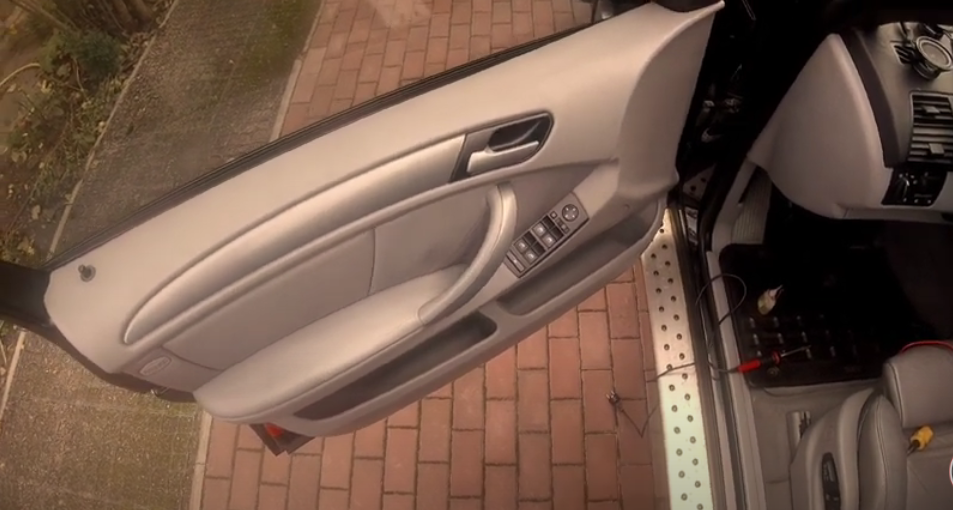

  1. Установите автомобиль на ровную поверхность, и откройте дверь.

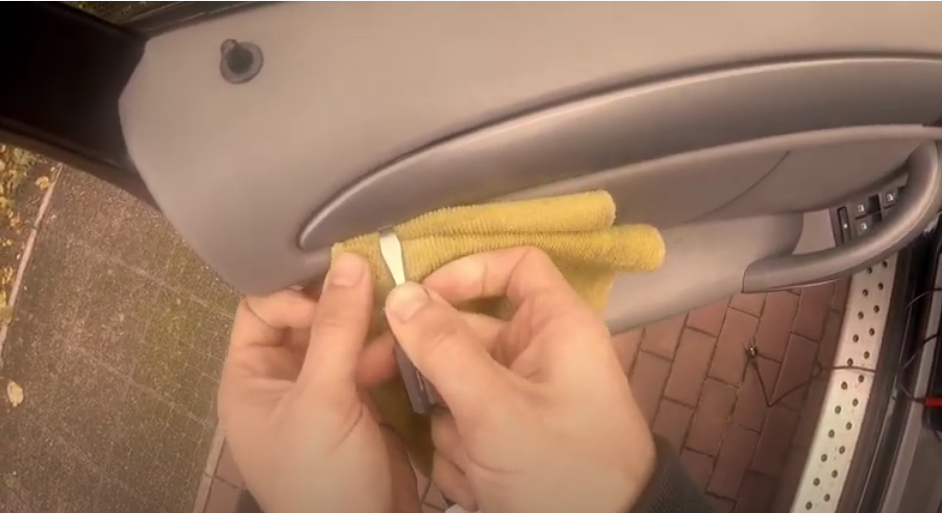

  2. Пластиковой лопаткой или плоской отверткой, обернутой ветошью, подденьте декоративную накладку на обшивке двери.

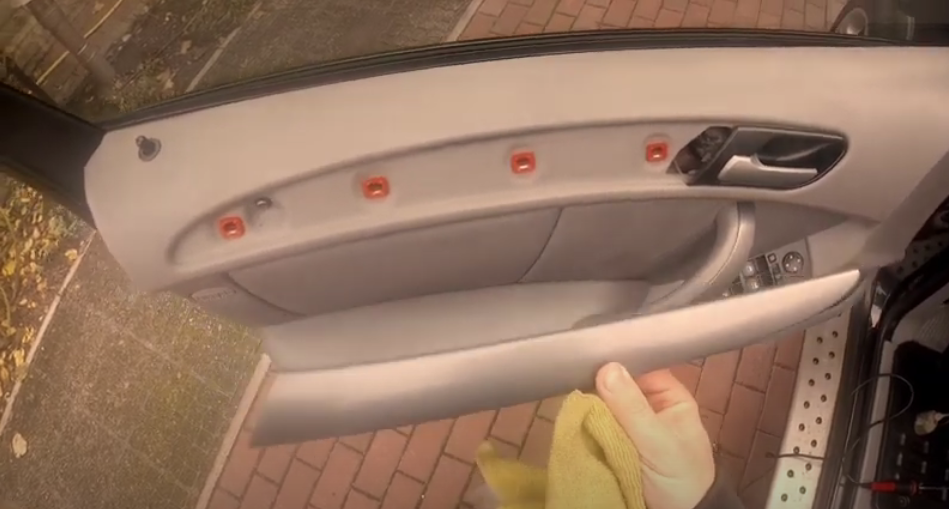

  3. Аккуратно выведите из 4-х фиксаторов и снимите накладку.

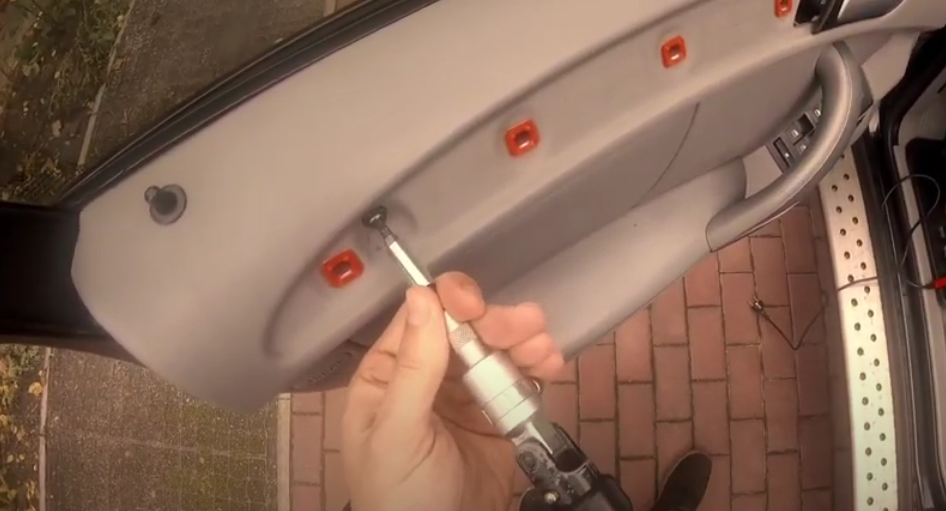

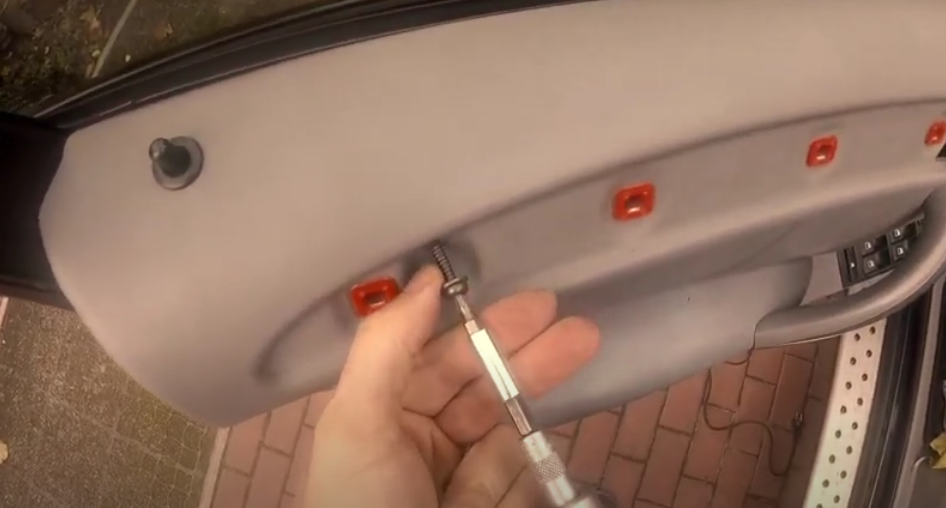

  4. Ключом Torx T20 открутите саморез.

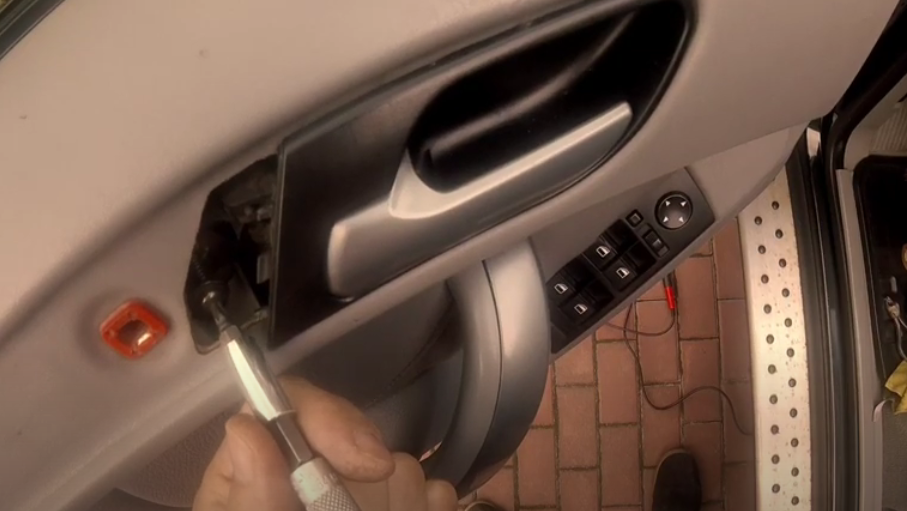

  5. Ключом Torx T20 выкрутите другой саморез возле внутренней ручки открывания двери БМВ Х5.

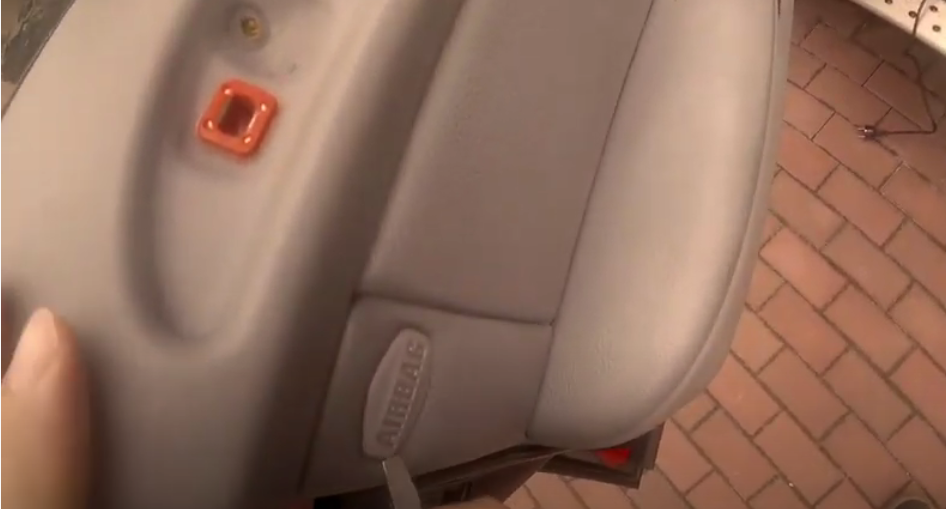

  6. Подденьте отверткой и снимите крышку AIRbag.





  7. Выверните под крышкой еще один саморез.

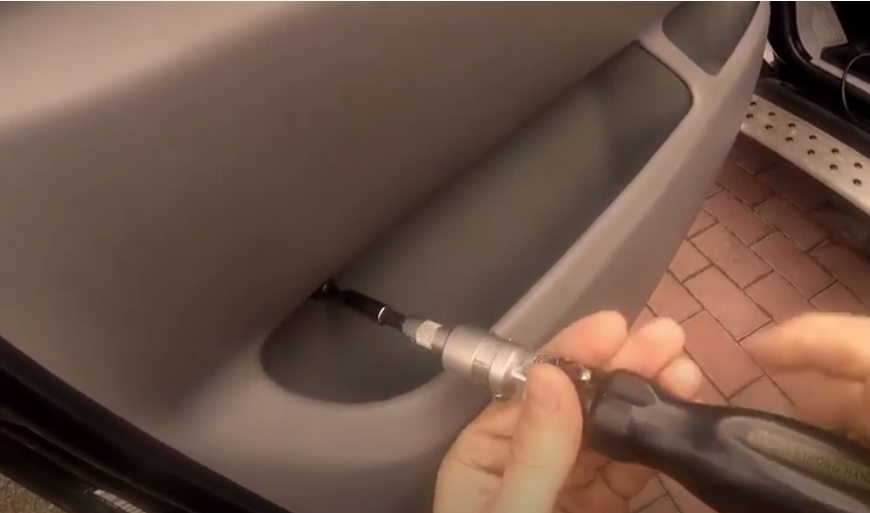

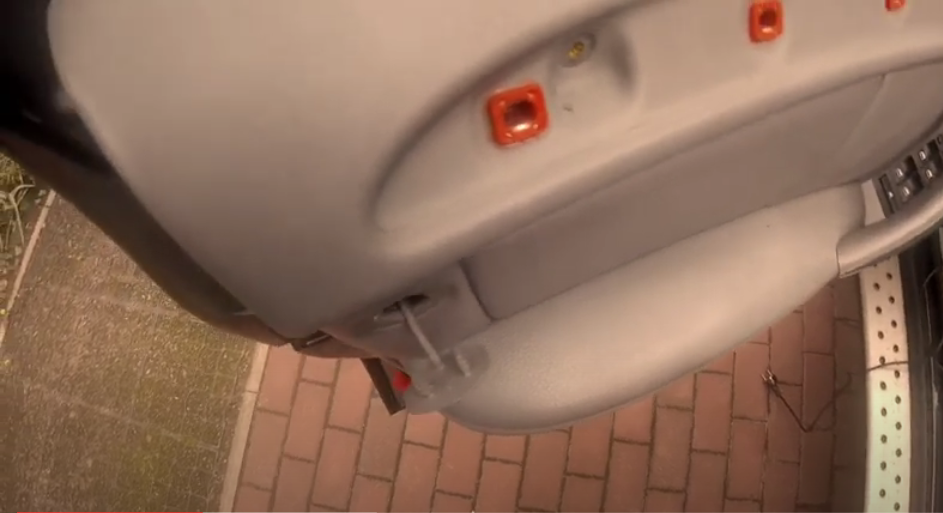

  8. Ключом Torx T20 выкрутите саморез внизу обшивки двери БМВ Х5.

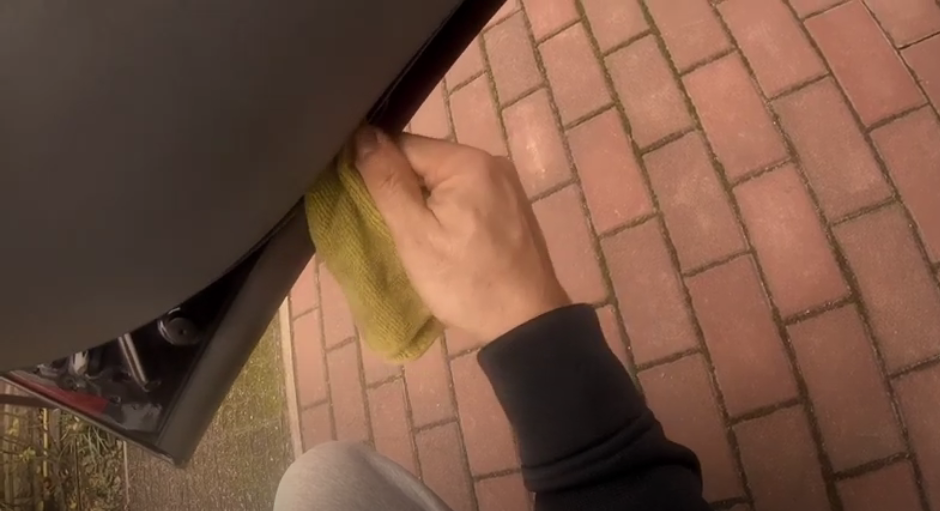

  9. Начиная с нижнего края, аккуратно подденьте обшивку.

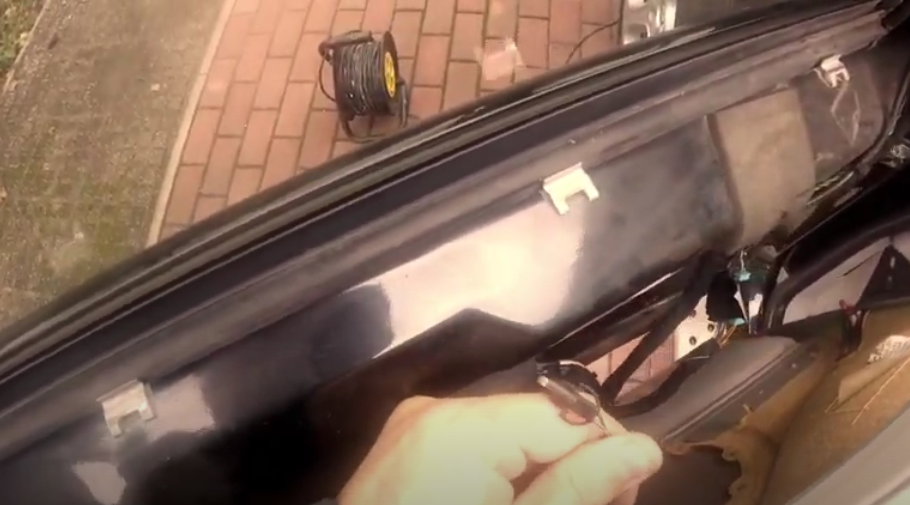

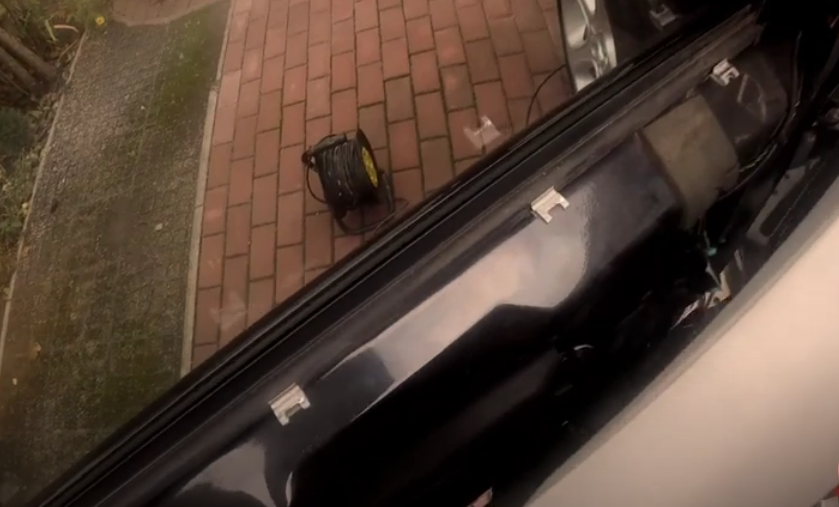

  10. Выведите ее из клипс, потяните на себя и снимите.

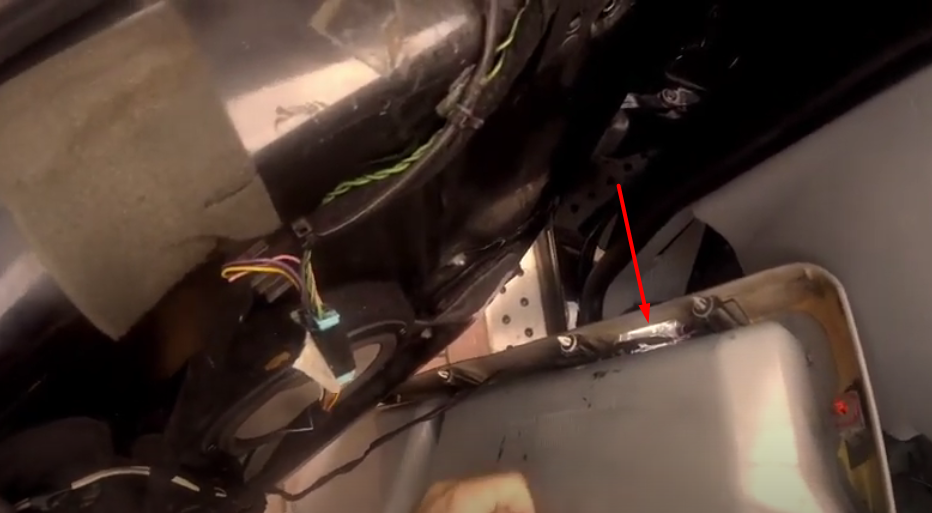

  11. Отсоедините подсветку ручки.

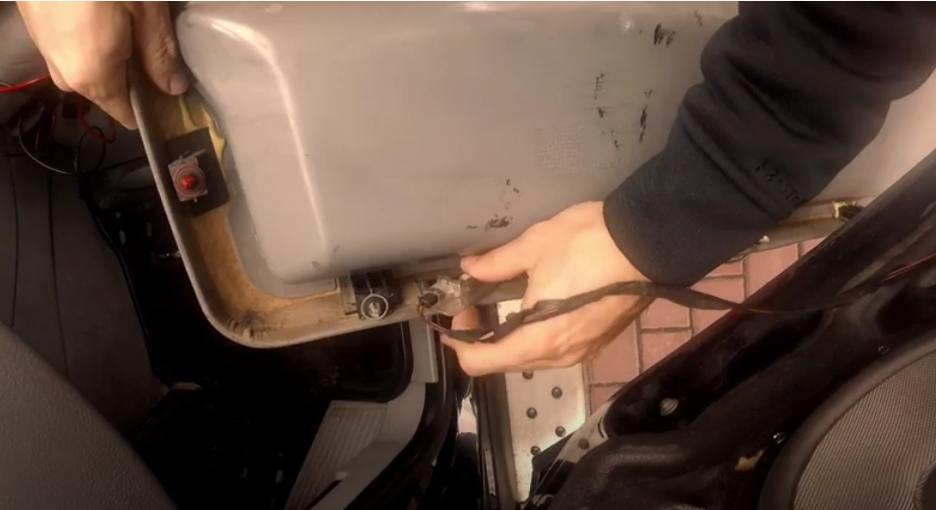

  12. Отсоедините трос от внутренней ручки открывания двери.

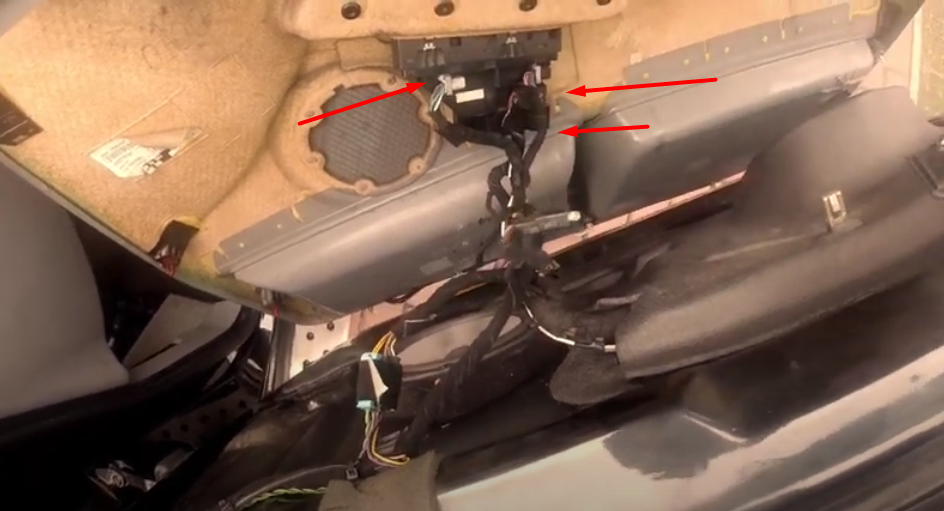

  13. Отсоедините 3 колодки от блока управления стеклоподъемником.

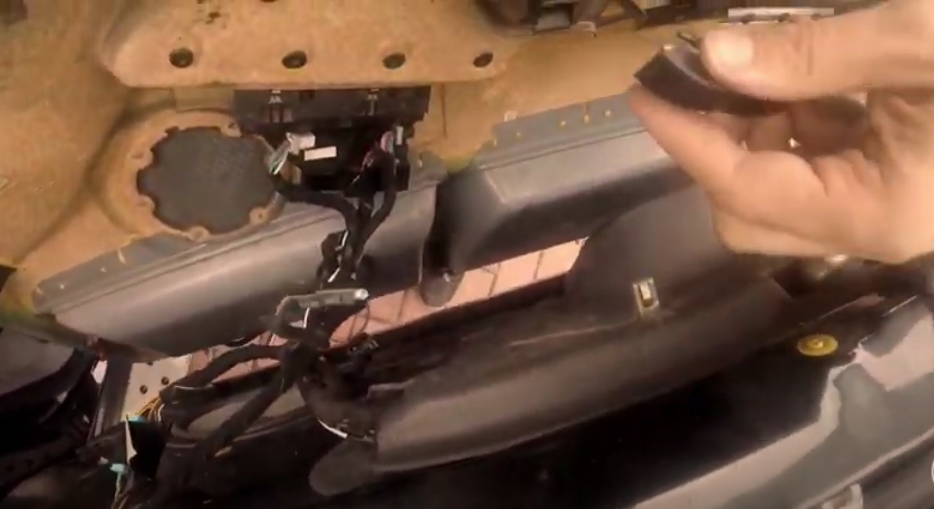

  14. Внизу обшивки снимите плафон подсветки ног.

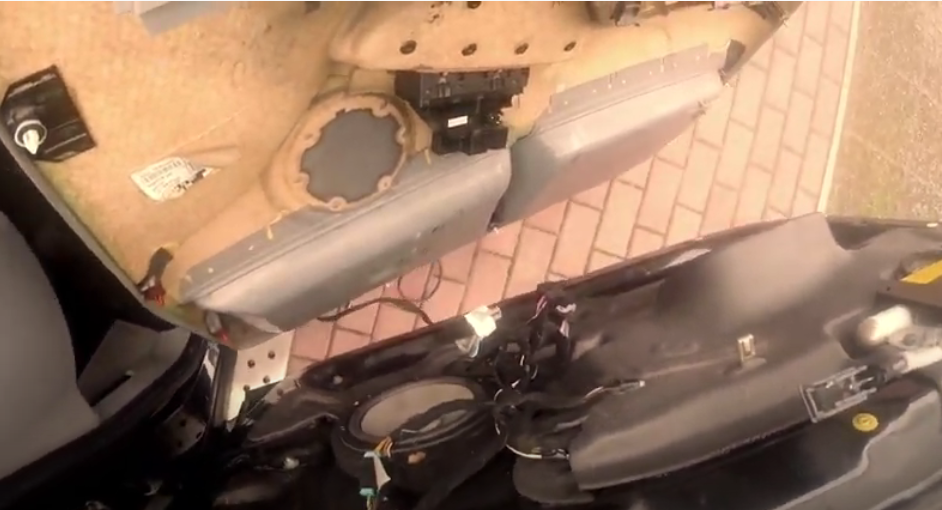

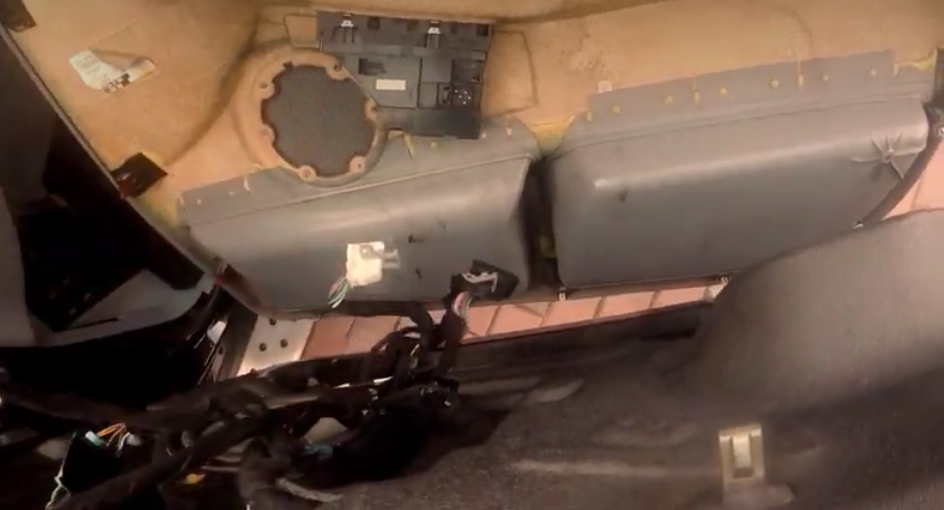

  15. Обшивка двери БМВ Х5 снята.



  16. Установите обшивку и все снятые детали в порядке, обратном снятию.



  Клипсы обшивки двери БМВ Х5

  Источник

  Снятие и установка двери

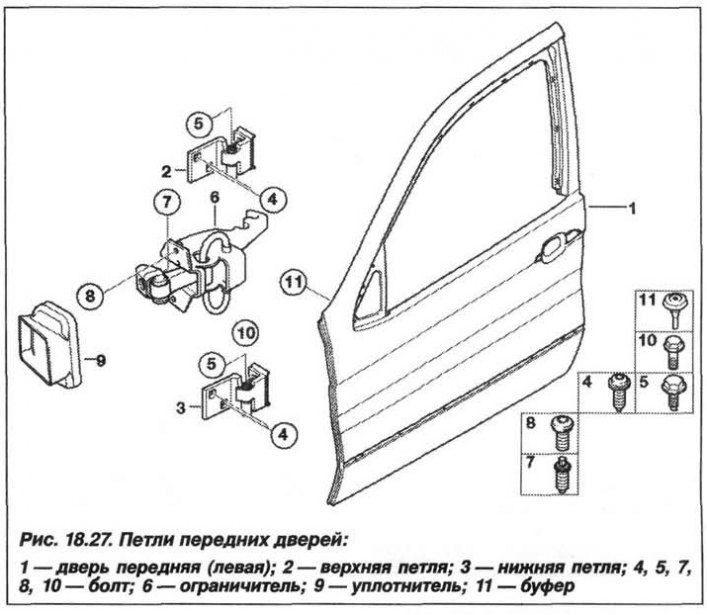

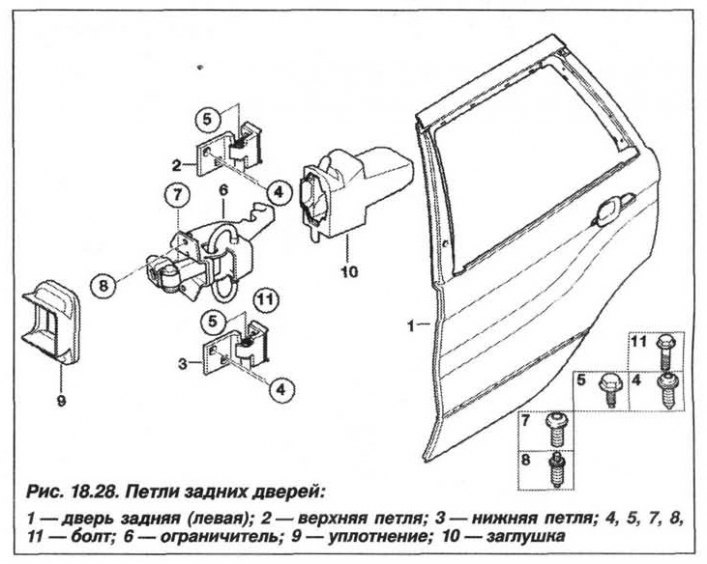

  Конструктивное исполнение навески передних и задних дверей показано на рисунке 18.27 и рисунке 18.28, соответственно.





  В операцию по замене двери входит ее снятие, установка и регулировка.

  Внимание! При проведении операций по замене двери не допускать повреждения соседних деталей. Строго соблюдать правила техники безопасности при обращении с надувной подушкой безопасности (НПБ).

  При регулировке допускается только незначительная правка посредством рихтовки.

  Регулировку дверей необходимо начинать с выставки задних дверей.

  После регулировки, восстановить лакокрасочное покрытие.

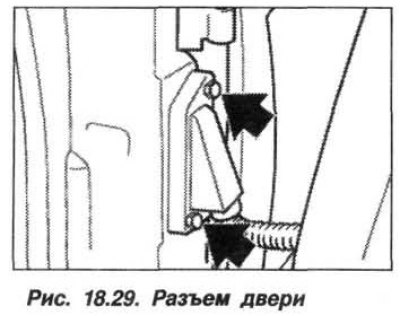

  Снятие передней двери (правой или левой) необходимо проводить в следующем порядке. Приготовить подставку для двери, открыть ее и вывернуть болты (стрелки, рис. 18.29) на корпусе разъема двери. Вывернуть винты (5, см. рис. 18.27/18.28) между звеньями нижней (3) и верхней (2) петель. Вывернуть винт (8) ограничителя открывания двери.



  Приподнять дверь , снять ее с петли и опустить на подходящую подставку (опору). Вынуть разъем из стойки двери. Отпереть его, вытянув фиксатор, и разъединить его.

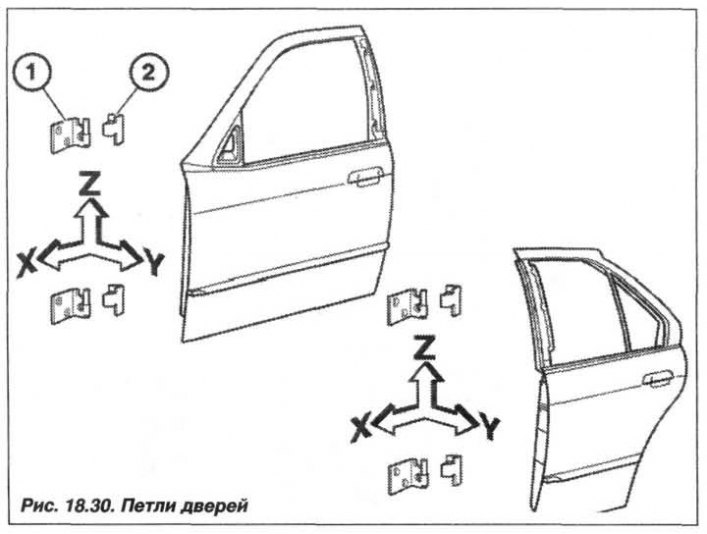

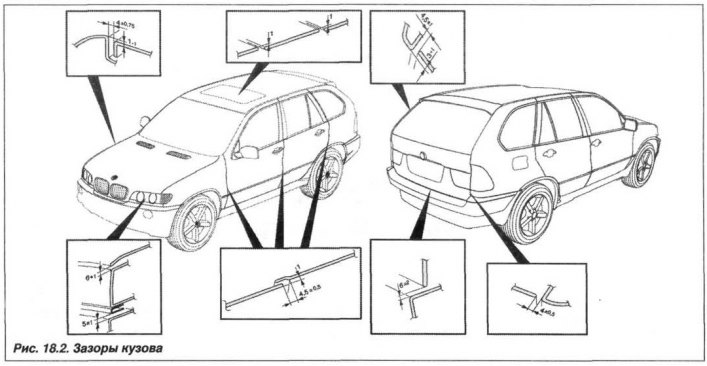

  При установке двери отрегулировать ее согласно зазорам (см. рис. 18.2), как описано ниже. Ослабить болты (1, рис. 18.30) или гайки (2) на петлях двери, подлежащей регулировке, соответственно вверху и внизу.





  Отрегулировать зазор двери в соответствии с заданными значениями.

  Проверить высоту установки соседних деталей кузова (см. рис. 18.2) и откорректировать ее, если детали находятся не на одной высоте. По окончании регулировки затянуть гайки или болты петель.

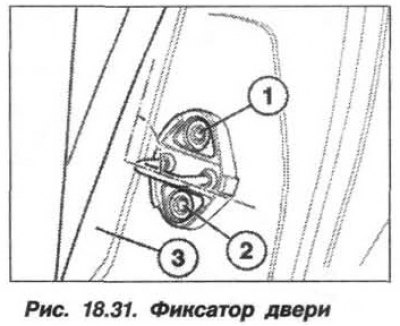

  Если необходимо, то отрегулировать фиксатор замка, для чего снять крышку на стойке двери . Ослабить винты (1 и 2, рис. 18.31), отрегулировать фиксатор и снова затянуть винты.



  Примечание. После того, как будут ослаблены винты, фиксатор должен располагаться под углом 90° по отношению к внутренней кромке рамы двери и легко перемещаться.

  При закрытии двери фиксатор не должен биться или тереться о внутренние детали замка. Обратить внимание на появление царапин.

  Операции по снятию, установке и регулировке задних дверей (правой/левой) аналогичны снятию, установке и регулировке передних дверей (правой/левой).
