Замена ламп Hyundai Santa Fe 2

Перед заменой лампочек убедитесь, что переключатель находится в положении «ВЫКЛ.»).

Внимание! Не подвергайте лампу воздействию нефтепродуктов (масла, бензина и т.д.).

Внимание! После езды под дождем или после мытья фар задние фонари могут запотевать. Это происходит из-за высокой влажности, а также из-за разницы температур между стеклом фары, задними фонарями и окружающим воздухом. Конденсат на внешней стороне стекла не означает неисправность наружного освещения, это нормально.

Фары головного света, указатели поворота и передние габаритные огни

Дайте лампе остыть. Надевайте защитные очки.

Держите лампу за пластиковый цоколь, не касайтесь руками стеклянной колбы.

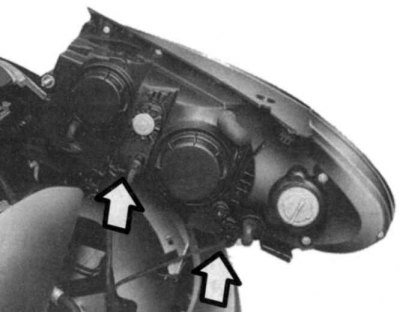

Рис. 1,234. Снятие защитной крышки

Отвинтите защитную крышку (рис. 1.234).

Рис. 1,235. Отключите шнур питания

Отсоедините шнур питания от задней части пластмассовой основы на задней панели проектора (рис. 1.235).

Рис. 1,236. Снятие защитного колпачка

Поверните защитный колпачок против часовой стрелки и снимите его (рис. 1.236).

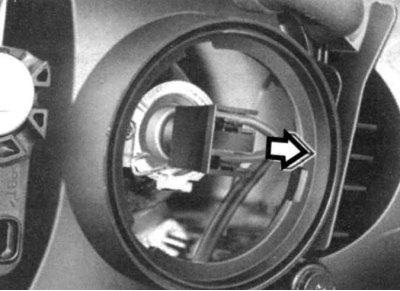

Рис. 1,237. Отключение разъема

Отсоедините разъем на цоколе лампы (рис. 1.237).

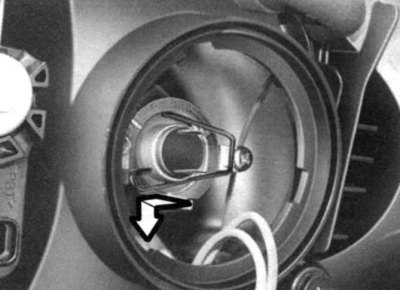

Нажмите на пружину лампы, чтобы снять ее (рис. 1.238).

Снимите защитный колпачок с лампы, которую нужно заменить, и установите новую лампу, совместив пластиковый цоколь лампы с отверстием в фаре. Присоедините пружину лампы, установите защитную крышку и подсоедините шнур питания.

При утилизации старой лампы используйте защитный колпачок и картонную коробку.

Убедитесь, что проектор правильно отрегулирован.

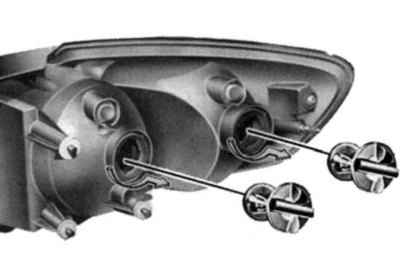

Рис. 1,239. Установка новой лампы

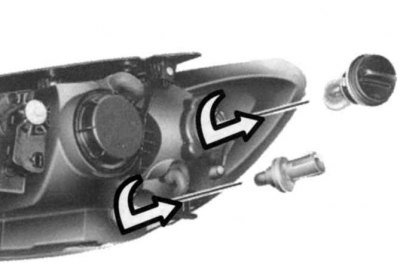

Для замены ламп передних указателей поворота и габаритных огней снимите лампу с патроном в сборе и установите новую лампу (рис. 1.239).

Задний комбинированный фонарь

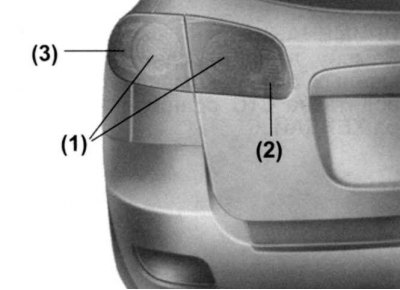

Рис. 1,240. Задний комбинированный фонарь: 1 — стоп-сигнал и задний фонарь; 2 — фонарь заднего хода; 3 — задний указатель поворота

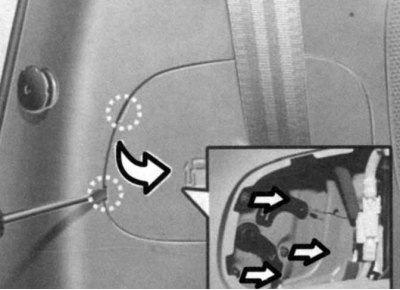

Рис. 1.241. Дверной проем на боковой панели

Плоской отверткой откройте заслонку на боковой панели багажника или на двери багажника (рис. 1.241).

Рис. 1,242. Винты крепления заднего комбинированного фонаря

Выкрутите винты, которыми крепится задний фонарь в сборе (рис. 1.242).

Рис. 1,243. Снятие патрона лампы

Снимите задний фонарь и извлеките патрон с лампой из корпуса лампы, повернув его против часовой стрелки (рис. 1.243).

Задний противотуманный фонарь (дополнительное оборудование)

Рис. 1,244. Откручиваем крепежные винты

Отверните винты крепления задней противотуманной фары крестовой отверткой и снимите ее (рис. 1.244).

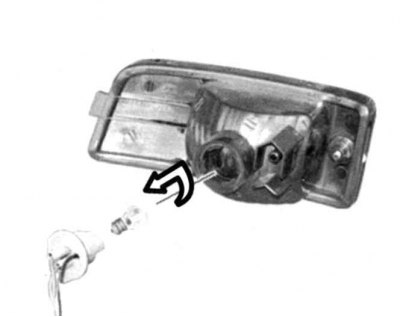

Рис. 1.245. Снятие патрона с фонаря в сборе

Снимите патрон лампы с фонаря в сборе, повернув его против часовой стрелки (рис. 1.245).

Замените перегоревшую лампу на новую.

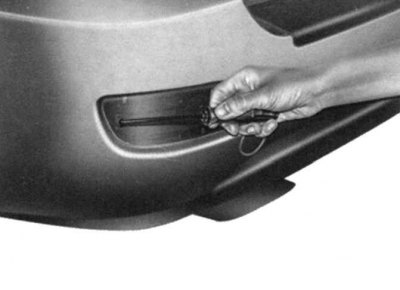

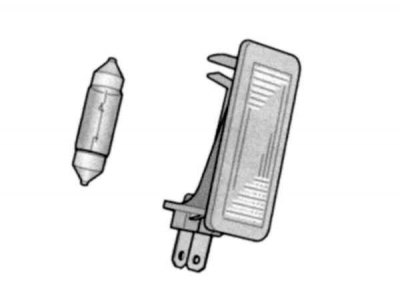

Лампа освещения номерного знака

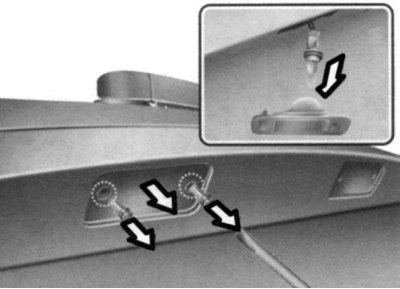

С помощью отвертки Phillips открутите крепежные винты диффузора номерного знака.

Рис. 1,246. Снятие патрона лампы

Отсоедините провод от патрона, повернув патрон против часовой стрелки, затем выньте лампу из патрона, повернув ее по часовой стрелке (рис. 1.246).

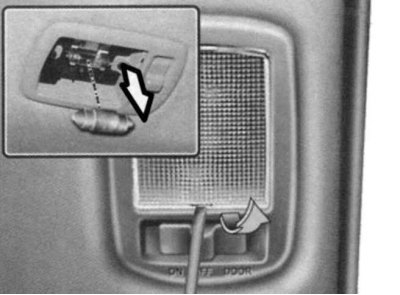

Лампа освещения багажного отделения

Откройте крышку отверткой (рис. 1.247).

Лампа бокового указателя поворотов

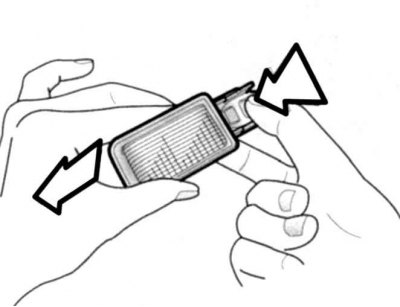

Рис. 1,248. Снятие габаритного фонаря

Нажав на боковой указатель поворота, сдвиньте его вперед и снимите с кузова (рис. 1.248).

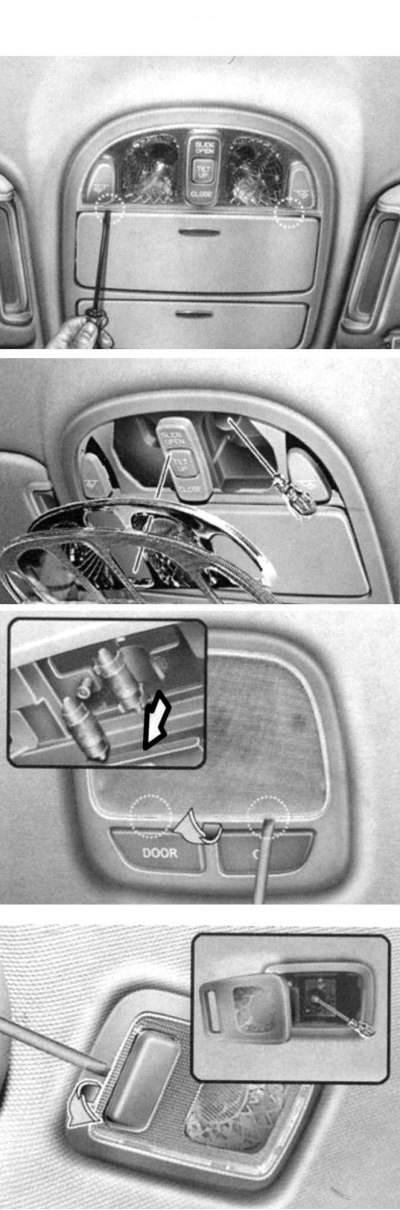

Лампы освещения салона

Рис. 1.249. Замена ламп внутреннего освещения

Отверткой снимите диффузор с потолка внутреннего освещения (рис. 1.249).

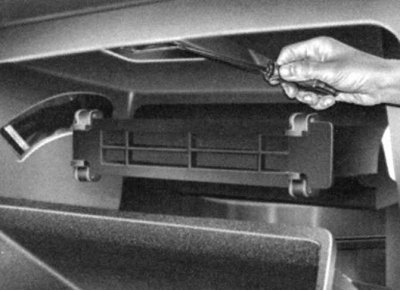

Лампа освещения вещевого ящика

Откройте перчаточный ящик.

Снимите крышку с помощью отвертки (рис. 1.250).

Рис. 1.251. Отключение разъема

Отсоедините разъем (рис. 1.251).

Источник

Замена ламп Hyundai Santa Fe (CM), 2006 — 2012

Рассмотрены автомобили Хёндай Санта Фе 2-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с бензиновыми двигателями: 2.4 л (174 л.с.), 2.7 л (189 л .с.) и дизельный двигатель 2.2 л (197 л.с., TURBO).

Место установки	Обозначение по ЕЭК	Мощность, Вт
Ближний/дальний свет	H7	55
Противотуманный свет	H27W	27
Передний габаритный огонь	H6W	6
Стоп-сигнал/задний габаритный огонь	P21/5W	21/5
Указатели поворота	PY21W	21
Задний противотуманный свет	P21W	21
Индивидуальное освещение/освещение вещевого ящика/освещение номерного знака	W5W	5

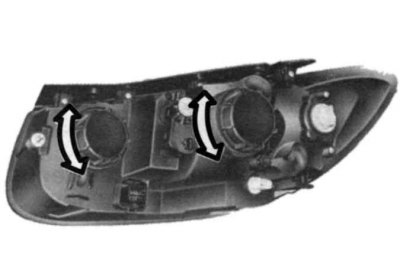

Для замены лампы дальнего света выполните следующие операции.

1. Поверните против часовой стрелки и снимите крышку лампы дальнего света.

2. Отсоедините колодку проводов от цоколя лампы дальнего света.

3. Выведите петлю пружинного фиксатора из паза на отражателе и откиньте пружинный фиксатор.

4. Выньте лампу дальнего света.
5. Установите новую лампу в отражатель и зафиксируйте ее пружинным фиксатором.

Для замены лампы ближнего света выполните следующие операции.

1. Поверните против часовой стрелки и снимите крышку лампы ближнего света.

2. Отсоедините колодку проводов от цоколя лампы ближнего света.

3. Выведите петлю пружинного фиксатора из паза на отражателе и откиньте пружинный фиксатор.

4. Извлеките лампу ближнего света.
5. Установите новую лампу в отражатель и зафиксируйте ее пружинным фиксатором.

Для замены лампы переднего указателя поворота выполните следующие операции.

1. Поверните патрон лампы указателя поворота против часовой стрелки.

2. .и выньте патрон с лампой из блок-фары.

3. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.
4. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы габаритного огня выполните следующее.

1. Отсоедините колодку проводов от патрона габаритного огня.

2. Поверните патрон на четверть оборота в любую сторону.

3. .и извлеките его с лампой габаритного огня.

4. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.
5. Установите новую лампу в патрон, а патрон в блок-фару и подсоедините колодку.

Для замены лампы противотуманной фары выполните следующие операции.

1. Установите автомобиль на подъемник или приподнимите переднюю часть и установите ее на надежные опоры.

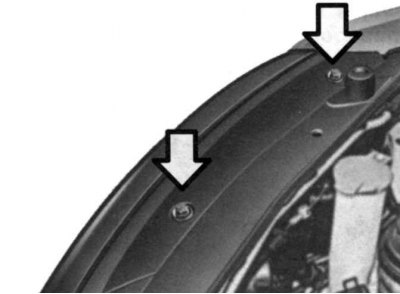

2. Снимите подкрылок переднего колеса (см. тут).

3. Сожмите фиксатор колодки жгута проводов и отсоедините колодку от лампы.

4. Поверните лампу на треть оборота против часовой стрелки и извлеките ее.
5. Установите новую лампу и все детали в порядке, обратном снятию.

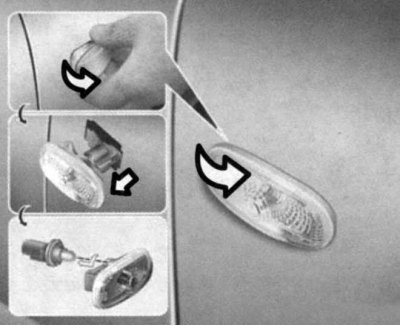

Для замены лампы бокового фонаря указателя поворота выполните следующие операции.

1. Сдвиньте фонарь бокового указателя поворота в направлении, противоположном движению автомобиля.

2. .и извлеките его из проема в крыле.

3. Поверните патрон с лампой на четверть оборота против часовой стрелки и извлеките его из фонаря указателя поворота.

4. Выньте бесцокольную лампу из патрона.
5. Вставьте новую лампу в патрон, а патрон в фонарь указателя.
6. Установите боковой фонарь указателя поворота в порядке, обратном снятию.

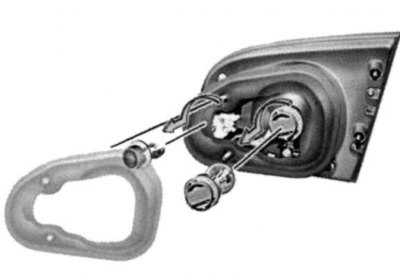

Для замены лампы А заднего габаритного огня и лампы Б света заднего хода выполните следующие операции.

1. Откройте дверь задка.
2. Снимите внутреннюю секцию заднего фонаря (см. тут).

3. Снимите уплотнитель с фонаря.

4. Поверните патрон с лампой на четверть оборота против часовой стрелки.

5. .и извлеките патрон с лампой.

6. Выньте бесцокольную лампу из патрона.
7. Установите новую лампу света заднего хода в порядке, обратном снятию.

8. Поверните патрон лампы габаритного огня на четверть оборота против часовой стрелки и извлеките его из отверстия в отражателе фонаря.

9. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.
10. Установите новую лампу габаритного огня в патрон, а патрон в заднюю фару.
11. Установите внутреннюю секцию заднего фонаря в порядке, обратном снятию.

Для замены лампы А заднего указателя поворота и лампы Б стоп-сигнала/габаритного огня выполните следующие операции.

1. Отведите в сторону наружную секцию заднего фонаря на длину соединительных проводов (см. тут).

2. Поверните патрон с лампой на четверть оборота против часовой стрелки.

3. .и извлеките его из отверстия в отражателе фонаря.

4. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.
5. Установите новую лампу стоп-сигнала/габаритного огня в порядке, обратном снятию.

6. Аналогично замените лампу заднего указателя поворота.

Для замены лампы заднего противотуманного фонаря выполните следующее.
1. Снимите противотуманный фонарь (см. тут).

2. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.
3. Установите новую лампу противотуманного фонаря в порядке, обратном снятию.
4. Установите противотуманный фонарь в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Снимите фонарь освещения номерного знака (см. тут).

2. Выньте лампу из патрона.
3. Установите новую лампу фонаря освещения номерного знака в порядке, обратном снятию.
4. Установите фонарь освещения номерного знака в порядке, обратном снятию.
5. Таким же образом замените лампу в другом фонаре освещения номерного знака.

Источник

Замена ламп

Перед заменой ламп убедитесь, что выключатель находится в положении «OFF» («Выкл.»).

Внимание! Не допускайте попадания на лампу нефтепродуктов (масла, бензина и т.д.).

Внимание! После движения автомобиля во время дождя или после мойки фары головного света задние фонари могут запотеть. Это происходит из-за повышенной влажности, а также разницы температур стекол фар головного света, задних фонарей и окружающего воздуха. Образование конденсата на стеклах снаружи не означает наличие неисправности приборов внешнего освещения, это нормальное явление.

Фары головного света, указатели поворота и передние габаритные огни

Дайте лампе остыть. Наденьте защитные очки.

Держите лампу за пластмассовое основание, не касайтесь руками стеклянной колбы.

Рис. 1.234. Снятие защитного чехла

Отверните защитный чехол (рис. 1.234).

Рис. 1.235. Отсоединение провода питания

Отсоедините провод питания с обратной стороны пластмассового основания на задней части фары (рис. 1.235).

Рис. 1.236. Снятие защитного колпака

Поверните защитный колпак против часовой стрелки и снимите его (рис. 1.236).

Рис. 1.237. Отсоединение разъема

Отсоедините разъем на цоколе лампы (рис. 1.237).

Рис. 1.238. Извлечение лампы

Нажмите на пружину лампы, чтобы извлечь ее (рис. 1.238).

Снимите защитный колпачок с заменяемой лампы и установите новую лампу, совместив пластмассовое основание лампы с отверстием фары. Застегните пружину лампы, установите защитный чехол и подсоедините провод питания.

При утилизации старой лампы используйте защитный колпачок и картонную упаковку.

Проверьте правильность регулировки пучка света фары.

Рис. 1.239. Установка новой лампы

Для замены ламп передних указателей поворота и габаритных огней извлеките лампу с патроном в сборе и установите новую лампу (рис. 1.239).

Задний комбинированный фонарь

Рис. 1.240. Задний комбинированный фонарь: 1 – лампа стоп-сигнала и заднего габаритного фонаря; 2 – лампа фонаря заднего хода; 3 – лампа заднего указателя поворота

Рис. 1.241. Открывание лючка на боковой панели

При помощи плоской отвертки откройте лючок на боковой панели багажного отделения или на задней двери (рис. 1.241).

Рис. 1.242. Винты крепления заднего комбинированного фонаря

Отверните винты крепления заднего комбинированного фонаря (рис. 1.242).

Рис. 1.243. Извлечение патрона с лампой

Снимите задний комбинированный фонарь и извлеките из корпуса фонаря патрон в сборе с лампой, повернув его против часовой стрелки (рис. 1.243).

Задний противотуманный фонарь (дополнительное оборудование)

Рис. 1.244. Отворачивание крепежных винотов

Выверните крестовой отверткой крепежные винты заднего противотуманного фонаря и снимите его (рис. 1.244).

Рис. 1.245. Извлечение патрона с лампой из блока фонаря

Извлеките патрон с лампой из блока фонаря, повернув его против часовой стрелки (рис. 1.245).

Замените перегоревшую лампу на новую.

Лампа освещения номерного знака

При помощи крестовой отвертки снимите крепежные винты рассеивателя освещения номерного знака.

Рис. 1.246. Извлечение патрона с лампой

Отсоедините провод от патрона, поворачивая патрон против часовой стрелки, затем извлеките лампу из патрона, поворачивая ее по часовой стрелке (рис. 1.246).

Лампа освещения багажного отделения

Отверткой откройте плафон (рис. 1.247).

Лампа бокового указателя поворотов

Рис. 1.248. Извлечение лампы бокового указателя поворотов

Нажимая на боковой указатель поворотов, сдвиньте его вперед и извлеките из кузова автомобиля (рис. 1.248).

Лампы освещения салона

Рис. 1.249. Замена ламп освещения салона

Снимите при помощи отвертки рассеиватель плафона освещения салона (рис. 1.249).

Лампа освещения вещевого ящика

Рис. 1.250. Извлечение плафона

Извлеките плафон при помощи отвертки (рис. 1.250).

Рис. 1.251. Отсоединение разъема

Отсоедините разъем (рис. 1.251).
